Tehase simulaator Industry 4.0 24V

Fischertechnik õpikeskkonda kasutatakse Industry 4.0 rakenduste õppimiseks ja mõistmiseks kutsekoolis ja -koolituses ning kasutamisseks teadus-, õppe- ja arendustegevuses ülikoolides, ettevõtetes ja IT-osakondades. Simulatsioon kujutab tellimisprotsessi, tootmisprotsessi ja tarneprotsessi digiteeritud ja võrgustatud protsessietappidena.

Hinna saamiseks küsige hinnapakkumine

Komplekt

Puhasta

SKUDF560840 KategooriadFüüsika, Inseneeria, STEM, Tehnoloogiaõpetus TagsInseneriakadeemia õppevahendid, simulaator, simulatsioon, tehas, tootmistehas

Tehase simulaator Industry 4.0

Simulaator koosneb tehase moodulitest: ladustamise ja väljavõttejaam, vaakumhaardurirobot, kõrghaljastusega ladu, ahjuga mitmetöötlusjaam, sorteerimisliin värvituvastusega, keskkonnaandur ja pöörlev kaamera.

Pärast toorainete tarnimist ladustatakse need kõrglaos ja pärast tellimist dashboardil läbivad töödeldavad detailid vastavad tehasmoodulid ning praegune staatus on dashboardil kohe nähtav.

Integreeritud keskkonnaandur annab aru temperatuuri, niiskuse, õhurõhu ja õhukvaliteedi väärtustest. Tänu vertikaalsele ja horisontaalsele pöörlemissulatusele näeb kaamera kogu tehast ja seda saab seega kasutada veebipõhiseks kaugseireks.

Üksikuid töödetaile jälgitakse NFC abil: igale töödetailile antakse unikaalne ID, mis võimaldab jälgida ja nähtavaks teha töödeldavate detailide hetkeseisu.

Üldised komplekti omadused

Üldised komplekti omadused, mis kehtvad iga komplekti variatsiooni kohta:
Võimaldab põhjalikku õppimist haptilise haaramise kaudu realistlikul tootmispildil.
Mudeli mõõtmed koos alusplaadiga: 114 x 74 x 34 cm.
Integreeritud pilvühendus dashboardiga, juhtimine nutiseadmete kaudu, oma pilve ja dashboardi integreerimise võimalus, Raspberry Pi 4 koos Node-REDiga ; side OPC/UA ja MQTT kaudu.
Digitaalne jälgitavus NFC/RFID abil, kaugseire kaamera kaudu, sensoorsed rakendused.

Komplekti "Tehase simulaator Industry 4.0 24V hoiu- ja transpordikohvris" omadused

Komplekti "Tehase simulaator Industry 4.0 24V koos PLC ühendusplaadiga hoiu- ja transpordikohvris" omadused

Komplekti "Tehase simulaator Industry 4.0 24V täiskomplekt PLC S7-1500 hoiu- ja transpordikohvris" omadused

AV/VR, digitaalne kaksik

Kõiki fischertechnik koolitus- ja simulatsioonmudeleid saab ideaalselt kasutada ka digitaalse rakenduste ja demonstratsioonide jaoks.

Tootja	Fischertechnik
Haridustase	Kõrgharidus, Kutseharidus
Komplekt	Tehase simulaator Industry 4.0 24V hoiu- ja transpordikohvris, Tehase simulaator Industry 4.0 24V koos PLC ühendusplaadiga hoiu- ja transpordikohvris, Tehase simulaator Industry 4.0 24V täiskomplekt PLC S7-1500 hoiu- ja transpordikohvris

Tehase simulaatori kontrollimine

Komplekti „Tehase simulaator Industry 4.0 24V hoiu- ja transpordikohvris“ kontrollimine

Tehase simulaator Industry 4.0 24V seadet juhib PLC (tootemärgist sõltumatu, ei kuulu tarnekomplekti) ja tal on valmis näidisprogramm (struktureeritud tekstina, ST), mis kuulub tarnekomplekti. Programm on loodud Siemens S7-1500 alusel. Uued välja töötatud 24V adapterplaadid, mis on PLC liideseks, on õppetehases eelnevalt kokku pandud ja ühendatud PLC-ga klemmide kaudu.

Samuti on paigaldatud fischertechnik TXT kontroller. See saab adapterplaadi kaudu toite ja tagab ühenduse fischertechnik pilvega. TXT-kontroller suhtleb ka MQTT-suhtluses IOT-väravaga (Raspberry Pi), mis omakorda edastab OPC-UA-suhtluses PLC-kontrollerile. Sel viisil saab 9V-põhiseid komponente, nagu keskkonnaandur, USB-kaamera, heledusandur ja NFC-lugeja, adresseerida MQTT-liidese kaudu ja lugeda neid PLC-st välja. Veelgi huvitavam on aga IOT Gateway teine funktsioon, nimelt võimalus luua valikuline ühendus eraldi pilvega. Seega pakub tehase simulaator Industry 4.0 vastava kasutaja jaoks maksimaalset paindlikkust.

Komplekti „Tehase simulaator Industry 4.0 24V koos PLC ühendusplaadiga hoiu- ja transpordikohvris“ juhtimine

fischertechnik tehase simulaator Industry 4.0 24V on saadaval kolmes erinevas versioonis, mis erinevad kontrolleri tarneulatuse poolest. See komplekti variant on juba juhtmestikuga varustatud ja ette valmistatud PLC-ga ühendamiseks.

Tehase simulaator Industry 4.0 24V koos PLC-ühendusplaadiga on kontrollitav PLC-ga, sõltumata tootemärgist. PLC ei kuulu tarnekomplekti. Tehase simulaator Industry 4.0 24V koos PLC ühendusplaadiga on täielikult ühendatud ja ette valmistatud PLC ühendamiseks. Kõik üksikute adapterplaatide sisendid ja väljundid on koondatud kesksele ühisplaadile.

Tehase simulaatorit Industry 4.0 saab mugavalt ühendada PLC-ga kahe ühenduskaabli abil. Valmis kirjutatud näidisprogramm (struktureeritud tekstina, ST) kuulub tarnekomplekti. Programm on loodud Siemens S7-1500 alusel ja see on kirjutatud Siemens TIA Portal V.16 keeles. Samuti on paigaldatud fischertechnik TXT kontroller. See saab voolu adapterplaadi kaudu ja tagab ühenduse fischertechnik pilvega. TXT-kontroller suhtleb ka MQTT-suhtluses IOT-väravaga (Raspberry Pi), mis omakorda edastab OPC-UA-suhtluses PLC-kontrollerile. Sel viisil saab 9V-põhiseid komponente, nagu keskkonnaandur, USB-kaamera, heledusandur ja NFC-lugeja, adresseerida MQTT-liidese kaudu ja lugeda neid PLC-st välja.

Veelgi huvitavam on aga IOT Gateway teine funktsioon, nimelt võimalus luua valikuline ühendus eraldi pilvega. Seega pakub Training Factory 4.0 vastava kasutaja jaoks maksimaalset paindlikkust.

Komplekti „Tehase simulaator Industry 4.0 24V täiskomplekt PLC S7-1500 hoiu- ja transpordikohvris“ juhtimine

fischertechnik Tehase simulaator 4.0 24V on saadaval kolmes erinevas versioonis, mis erinevad kontrolleri tarneulatuses. See komplekti variant on “plug and play” lahendus. Siin on juhtplokk kaasas ja kõik on juba ühendatud.

Tehase simulaator 4.0 24V komplekti koos PLC S7-1500-ga juhib Siemens S7-1500. See kuulub tarnekomplekti. Nii mudel kui ka PLC on eelkaabeldatud, nii et PLC saab mugavalt ühendada mudeliga kahe ühenduskaabli abil. Valmis kirjutatud näidisprogramm (struktureeritud tekstina, ST) kuulub tarnekomplekti. Programm on loodud Siemens S7-1500 alusel ja kirjutatud Siemens TIA Portal V.16 keskkonnas.

Samuti on paigaldatud fischertechnik TXT kontroller. See saab toite adapterplaadi kaudu ja tagab ühenduse fischertechnik pilvega. TXT-kontroller suhtleb ka MQTT-suhtluses IOT-väravaga (Raspberry Pi), mis omakorda edastab OPC-UA-suhtluses PLC-kontrollerile. Sel viisil saab 9V-põhiseid komponente, nagu keskkonnaandur, USB-kaamera, heledusandur ja NFC-lugeja, adresseerida MQTT-liidese kaudu ja lugeda neid PLC-st välja. Veelgi huvitavam on aga IOT Gateway teine funktsioon, nimelt võimalus luua valikuline ühendus eraldi pilvega. Seega pakub Training Factory 4.0 vastava kasutaja jaoks maksimaalset paindlikkust.

Transpordikohver

Kohandatud kohver fischertechnik tehase mudelite turvaliseks hoiustamiseks ja transportimiseks, mis on täpselt nende mõõtmetele kohandatud. Seega on see ideaalne neile, kes võtavad mudelid kaasa erinevate messidele, klientidele ja kolleegidele kohapeale demonstreerimiseks või kes otsivad kaitset loodud mudelitele.

Praktiline transpordivõimalus toimib järgmiselt: Tehase mudel asetatakse üks kord kohvri alumisele osale (kõrgusega: 30 mm) ja edaspidi ainult ülemine osa (kõrgusega: 340 mm) eemaldatakse või pannakse peale. Tehase mudelit ennast ei pea siis enam liigutama – see on ka alumises osas täielikult toimiv.

Transpordikohvri omadused

Videod

Tehase simulaator Industry 4.0 24V

1 Videos

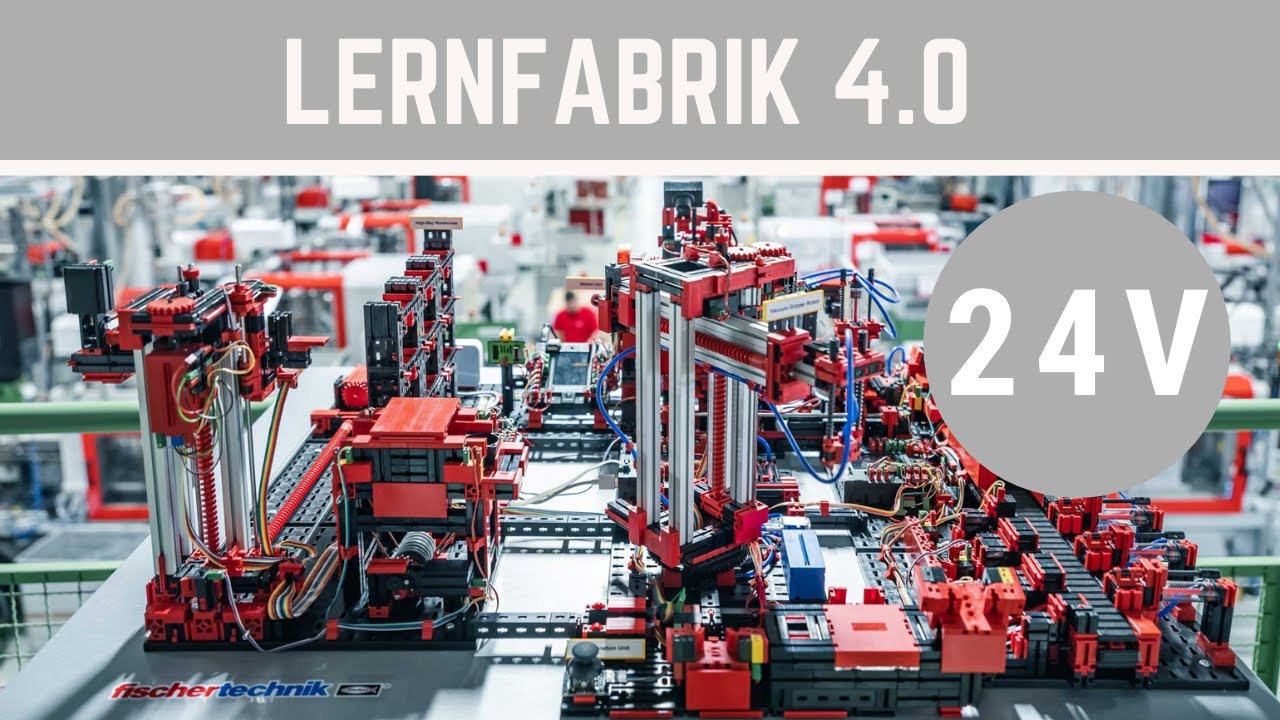

Lernfabrik 4.0 24V I Smart Factory I Digitale Fabrik von fischertechnik I Industrie 4.0

5:57

Tarkvara ja Fischertechnik Cloud

Tarkvara

PLC programm tehase simulaatori juhtimiseks on loodud struktureeritud tekstina (ST), mis põhineb Siemens S7-1500l ja mida saab üles kutsuda e-õppe portaalis. Samuti saab seda vaadata, kasutada ja tasuta alla laadida Õppelabor Tarkvara allalaadimiste lehel.

Loomulikult saab ka simulaatorit juhtida ka teiste PLC-mudelite ja -markide abil ning kasutaja saab programmeerida ja rakendada individuaalseid lahendusi. Näidisprogrammi võib olla vaja teha väikeseid kohandusi, mida saab seejärel iseseisvalt rakendada.

Fischertechnik pilv

Ühendus fischertechnik pilvega luuakse õppevabrikusse integreeritud WLAN-ruuteri kaudu. Soovitatav on kasutada veebilehitsejaid Chrome või Firefox. www.fischertechnik-cloud.com.

Pilve serverid asuvad Saksamaal ja tagavad, et andmete säilitamisel kehtivad ranged Euroopa nõuded. Isikuandmed on kaitstud salasõnaga juurdepääsuga kontol, mis kasutab väga turvalist tööstusstandardit “OAuth2”. Kõik pilve saadetud andmed on krüpteeritud sertifikaatidega (https-standard).

Dashboardid, RasperryPI ja Node-RED

fischertechnik dashboard pilves saab kasutada nii mobiilsete seadmete, näiteks tahvelarvuti ja nutitelefoni, kui ka sülearvuti ja arvuti kaudu. Lisaks sellele on Raspberry Pi (IOT-värav) rakendatud Node-REDiga loodud kohalik dashboard ning Node-REDi kaudu saab luua ka oma dashboardi.
