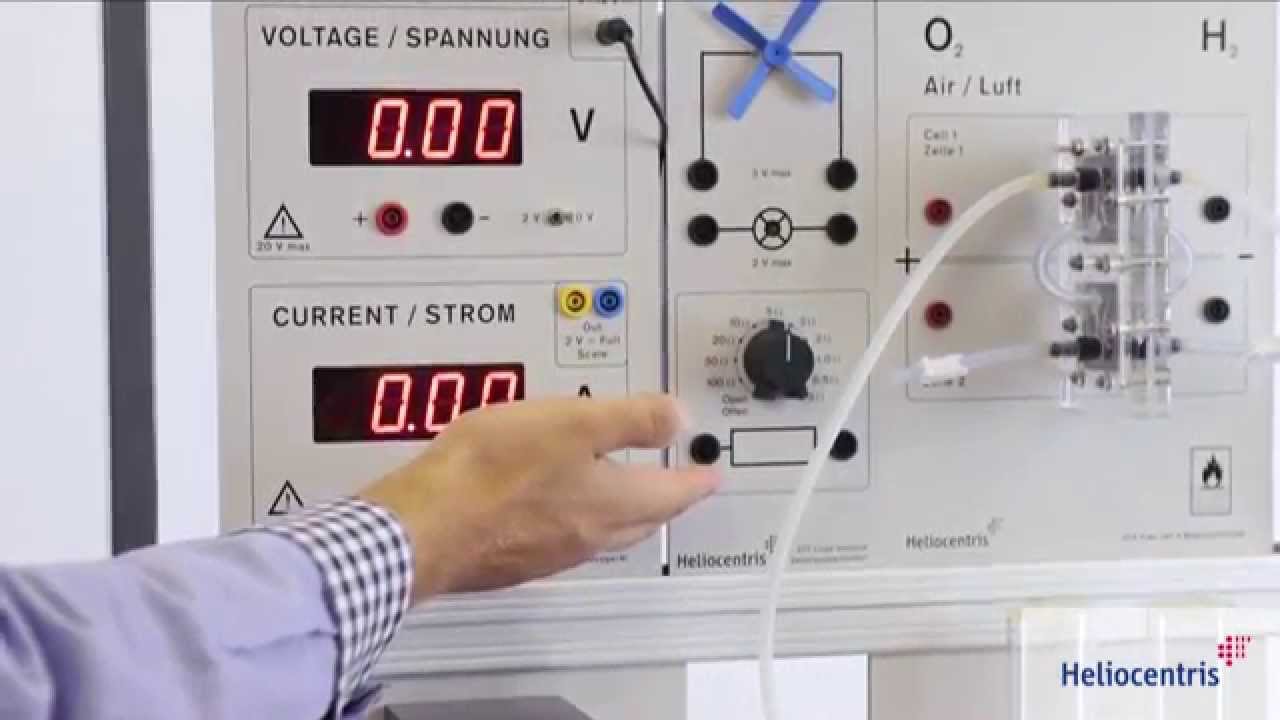

Kütuseelementide stend
Kütuseelementide stend on hariduslik süsteem, mis simuleerib päikeseenergia ja kütuseelemendi integreeritud tsüklit. Õpilased saavad uurida päikesepaneelide ja elektroloosi abil vesiniku tootmist ning seda energiat kütuseelementide kaudu tarbida.
Sobib kasutamiseks koolides, et õpetada füüsikat, keemiat ja tehnoloogiat. Üksikasjalikud eksperimendid toetavad õppimist ja arendavad teadlikkust taastuvatest energiaallikatest.
Kasutusvaldkonnad
Sobib sissejuhatavateks loenguteks, kus käsitletakse füüsika, keemia ja tehnoloogia teemasid:
- Molekulid ja keemilised reaktsioonid
- Termodünaamika
- Elektrokeemia
- Reaktsioonikiirus
- Energiamuutumine ja -tõhusus
- Iseloomulike kõverate mõõtmine ja tõlgendamine
Näidiskatsed:
- Voolutugevuse ja pinge iseloomulikud kõverad
- Faraday esimene seadus
- Elektroloosis: H₂O = O + 2H
- Elektrolüsaatori ja kütuseelemendi energiatõhusus
- Termodünaamika: elektrokeemilised protsessid
- Sari- ja paralleelühendus
Millest koosneb stend?
Päikesepaneel
4-elemendiline päikesepaneel on mõeldud fotogalvaaniliste katsete tegemiseks ja elektrienergia tootmiseks elektrolooserile. Paneeli saab raamile pöörata, et suunata see valgusallika poole.
Elektrolüüsija
4-elemendiline päikesepaneel on mõeldud fotogalvaaniliste katsete tegemiseks ja elektrienergia tootmiseks elektrolüsaatorile.
Kütuseelement
Kahe kütuseelemendi abil toodetakse elektrit vesinikust ja hapnikust. Need saab ühendada järjestikku või paralleelselt. Kasutab PEM-tehnoloogiat, mida rakendatakse laialdaselt näiteks sõidukites ja staatilistes toitesüsteemides.
Koormusmoodul
Koormusmoodul pakub koormust kütuseelemendile ja päikesepaneelile mootori, lambi või 10 valitava takisti abil, mis on optimeeritud paneeli ja kütuseelemendi iseloomulike kõverate mõõtmiseks.
Mõõtmisüksus
Mõõtmisüksusel on kaks mõõtmisvahemikku voolu ja pinge jaoks. Mõõdetud väärtused on selgelt loetavad suurte LED-ekraanide kaudu. Lisaks on analoogandmete väljund, mis võimaldab andmete täiendavat töötlemist.
